KTL115漏泄通信装置人车信号装置

KTL115漏泄通信装置人车信号装置

可实现井上绞车司机及指挥调度人员与井下机车把勾工、维修人员及掌子面工作人员直接通话,及所有持有KTL115漏泄通讯系统手机的人员之间互相通话。

您可以电话联系我们
400-086-1276

KTL115漏泄通讯系统用途

专门用于矿井、遂道、人防等地下工程的漏泄通讯系统,在瓦斯、煤尘和变频设备众多的环境中KTL115漏泄通讯系统仍可使用。也可称作漏泄通信系统或漏泄通信信号系统。

可实现井上绞车司机及指挥调度人员与井下机车把勾工、维修人员及掌子面工作人员直接通话,及所有持有KTL115漏泄通讯系统手机的人员之间互相通话。

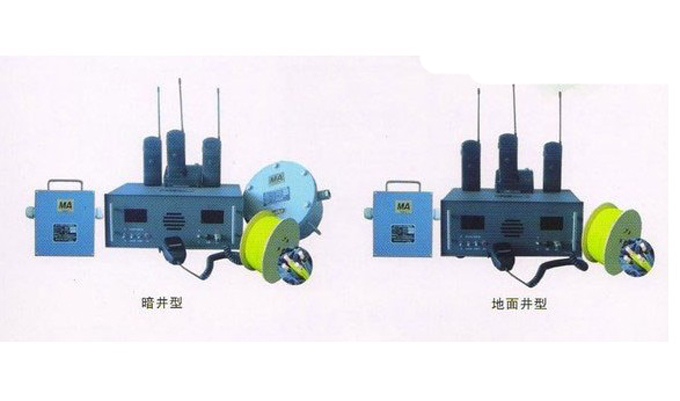

KTL115漏泄通讯系统分为地面井型式和暗井型式(地面井型式的主机禁止在井下安装),可以在有变频设备(变频绞车、变频风机)的环境中使用。

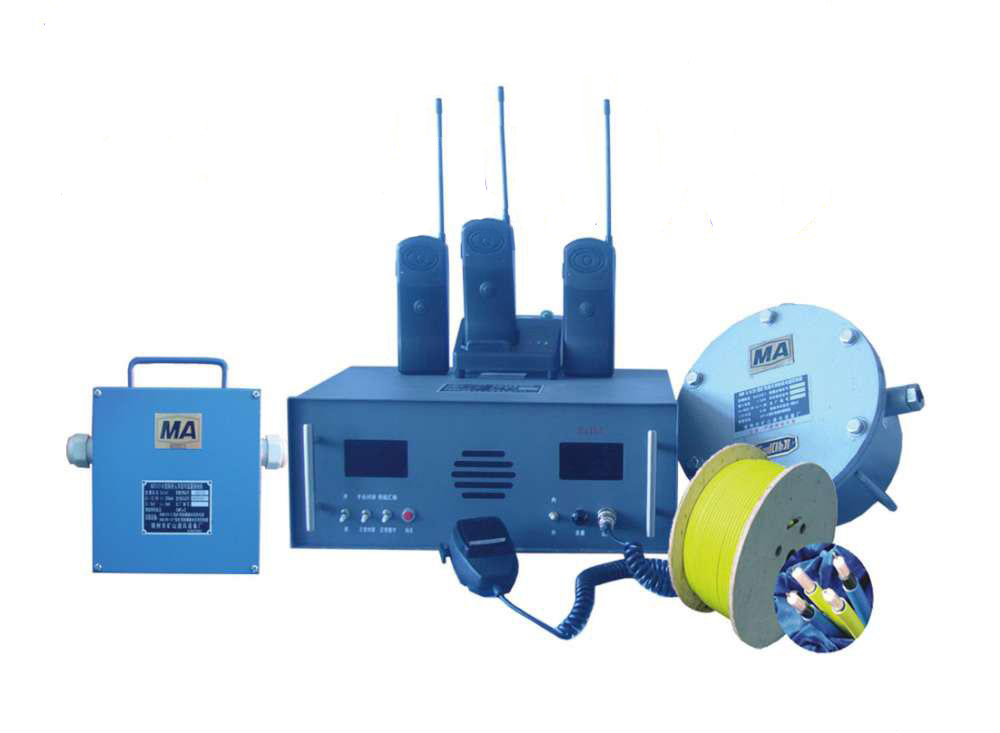

KTL115漏泄通讯系统组成

地面井型式组成:KTL115-J矿用本安型基地台、KTL115-F漏泄通讯手机、双向中继放大器及漏泄通讯电缆等组成。
暗井型式组成:KTL115-J矿用本安型基地台、KTL115-F漏泄通讯手机、双向中继放大器、KDW127/12矿用隔爆兼本安型电源、及漏泄通讯电缆等组成。

KTL115漏泄通讯系统主机到手机之间的通讯距离

通过对线路上加双向中继放大器,补偿漏泄电缆对信号的损耗,可实现单线1500米,带有分支的总距离可达2500米,KTL115漏泄通讯系统手机与漏泄电缆距离不小于5米。

KTL115漏泄通讯系统基地台技术特性

工作方式:异频单工或异频双工
调制方式:调频
输出阻抗:75Ω
工作电压:12V
发射技术参数:工作频率:Ⅰ信道48.88MHz、Ⅱ信道48.942MHz、Ⅲ信道49.29MHz、Ⅳ信道48.516MHz(出厂任选其一)
载波输出功率:150mW ~ 500mW
调制灵敏度:≤25mV
调制音频失真:≤10%
调制限制:7KHz
工作电流:≤300mA
接收技术参数工作频率:Ⅰ信道34.85MHz、Ⅱ信道34.95MHz、Ⅲ信道35.05MHz、Ⅳ信道34.75MHz
接收灵敏度:≤1.2uV
音频输出功率:不超过1.3W/Ω
音频失真:≤10%
输出暗井:低电平DC 0V;高电平DC8-13V
输出明井:继电器常开接点输出
静态工作电流:≤100mA
工作电流:≤260mA

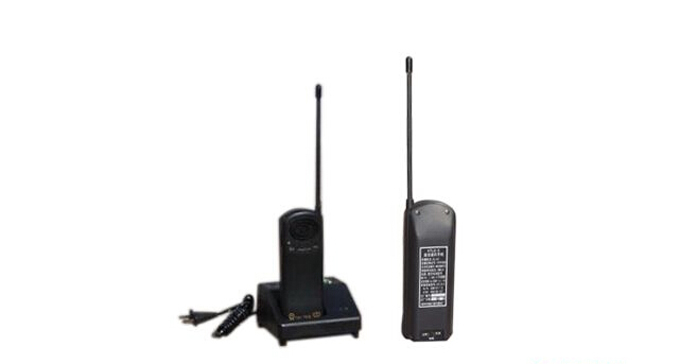

KTL115-S漏泄通讯系统手持机主要参数

手机配给井下流动人员使用,可直接与主机进行通话和打点联系,也可通过KTL115漏泄通讯系统主机转换与其他手机通话联系,还可通过汇接机连接井上普通市话,实现双向通话。

工作频率:发送34.8MHz (34.9MHz);接收49.5MHz (49.8MHz)
电源电压:7.2V DC
调制方式:MA 发射功率:≥0.44W
频偏:≤5KHz
灵敏度:0.5μV
音频输出功率:≥100mA
发射电流:<300mA
守机电流:<30mA
体积:160 X 60 X 40 (mm)
重量:260g
耗电:充电15小时,可连续工作10小时
KTL115漏泄通讯系统手持机的使用及维护方法
KTL115漏泄通讯系统发射机打点时不能太快,以免造成丢点和显示不准现象,每点间隔应大于0.3秒小于1秒。
KTL115漏泄通讯系统发射机有光信号显示功能,右边为双色指示灯,绿色为电源指示,电源开关打开时,该灯发绿色光则正常,当信号发射时该灯发橘色光则正常,左边为欠压指示,当电源电压低于11V时灯亮需及时充电。发射机和感应线之间不允许有金属物相隔。

KTL115漏泄通讯系统隔爆兼本安型电源功能及规格参数:

在使用过程中,严禁摔打和撞击,以免损坏机内元件。 在使用时一定配带牛皮外套及背带以防静电与跌落。
KTL115漏泄通讯系统发射机只能用特制的本质安全型电池组,严禁使用本说明书规定外的电池,严禁在危险场所拆装电池检修时不得随意更改产品元器件的参数、规格和型号。
KTL115漏泄通讯系统发射机充电时必须在地面上进行,充电电压为交流220V,充电时间为8~10小时。 发射机在运输过程中,应牢固可靠,防止跌落。

KTL115漏泄通讯系统电源的主要技术指标

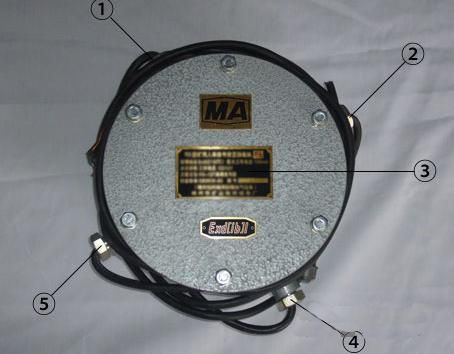

①:交流~127V输入;②:接点输出;③:铭牌;④:直流输入;⑤:直流12V输出
交流输入电压:~127V

波动范围:75%~110%
额定输出电压: 12V±5%
额定输出电流: 500 mA
最大短路电流:≤1.5A
外形尺寸(单位:mm): Ф226×128
重 量:9Kg
将电源与主机一起安装在绞车房或信号房,然后用1.5m×2.5mm2的电缆连接,此线随机配好。

KTL115-L双向中继放大器技术特性
KTL115-L双向中继放大器(以下简称放大器),是KTL115漏泄通讯系统的配套设备,它可用于有瓦斯和煤尘爆炸性气体环境的煤矿中的任何斜井。(井深超过1000米必须使用KTL115-L双向中继放大器)
KTL115-L双向中继放大器工作环境条件
环境温度为0~+40℃
平均相对湿度:不大于95%(+25℃)
大气压力:80~106kPa
煤矿井下具有甲烷、煤尘爆炸性混合物,且无破坏绝缘的腐蚀性气体的场合

KTL115-L双向中继放大器性能

工作电压:DC 12V
最大工作电流:≤15mA
特性阻抗:75Ω
中心工作频率:上行:34.85MHz;下行:48.88MHz
增益:上行:10~20dB;下行:15~25dB
带宽:0.5MHz
隔离度:≥20dB
功能:可放大射频信号,用以补偿漏泄电缆对信号传输的损耗
外形尺寸(单位:mm):248×210×70
重    量: 1kg

KTL115漏泄通讯系统电源的使用注意事项

KTL115漏泄通讯系统电源在搬动、使用过程中,严禁摔打、撞击、以免损坏机内元件。 使用时按出线嘴下面的标记对应插好插头。 维修时不得改变本安电路及本安电路有关的元器件的电气参数、规格和型号。
KTL115漏泄通讯系统电源只能与KTL115—S斜井人车信号装置接收机配接使用.不得随意与其它未经联检的设备连接 检修时应注意防止失爆(注意不要碰坏隔爆面,接线端子的紧固、不得丢失引入装置中的密封圈,注意适当拧紧压紧螺母等)。
